      QVH

      HIGHT-END TYPE

      전자동 이미지 측정기 QVP

      1. 대리석 베이스와 석재직각축 은 매우 높은 안정성과 강성을 보장합니다.
      2. 각축 모두 AC 서보 모터 폐쇄 루프 제어의 높은 안정성.
      3. 정확한 V 형 가이드 레일 및 스크류볼타입 으로 고정밀 및 빠른 속도의 안정된
          측정이
      가능함.
      4. LT-3D 완전자동 CNC Machine의 베스트 판매 모델 QVP 시리즈 임니다
         (경제형 모델 QV Series 도 참조)

      제품에 대한 자세한 문의는 전화주세요!031-479-1900

      전자동 이미지 측정기 QVP 사진
      QVP 시리즈 사진
        QVP3020 QVP4030 QVP5040 QVP6050 QVP7060
      측정 범위
      (mm)
      X 300 400 500 600 700
      Y 200 300 400 500 600
      Z 200 200 200 200 200
      측정 테이블 대리석 스테이지
      (mm)
      640*410 740*510 860*610 960*710 1070*810
      유리 테이블
      (mm2)
      354*254 459*359 548*438 648*538 748*638
      글라스테이블
       하중

      (kg)
      50kg 50kg 50kg 50kg 50kg
      석재스테이지
      하중
      (kg)
      75kg 75kg 75kg 75kg 75kg
      치수(mm) 850*650*1700 1050*750*1700 1260*870*1700 1360*950*1700 1550*1050*1800
      기기중량(kg) 500kg 664kg 865kg 960kg 1300kg
      이미지 및 측정 시스템 측정 속도 최대: 300mm/s
      CCD LT-3D 맞춤형 고해상Full-HD 산업용 카메라
      줌렌즈 PMS Coaxial Auto-Zoom Lens  0.7-4.5X(Auto-Zoom)
      배율 30-180X
      작동 거리 82mm
      표시정도 0.0001mm
      반복성(Repeatability 3μm
      측정 정확도(μm) XY축<(3+L/200)µm, Z축(광학 측정용)<(5+L/200)µm
      조명 프로그래밍 가능한 4링/8분할 LED 표면조명 및 투과조명
      전원 220V±10%(AC) 50HZ 20A
      [옵션]
      H Type: 레이저 프로브 그룹,
      T  Type: 접촉 프로브 그룹
      M Type: 지도 탐색 시스템
      L  Type:  라이트 리프팅 시스템

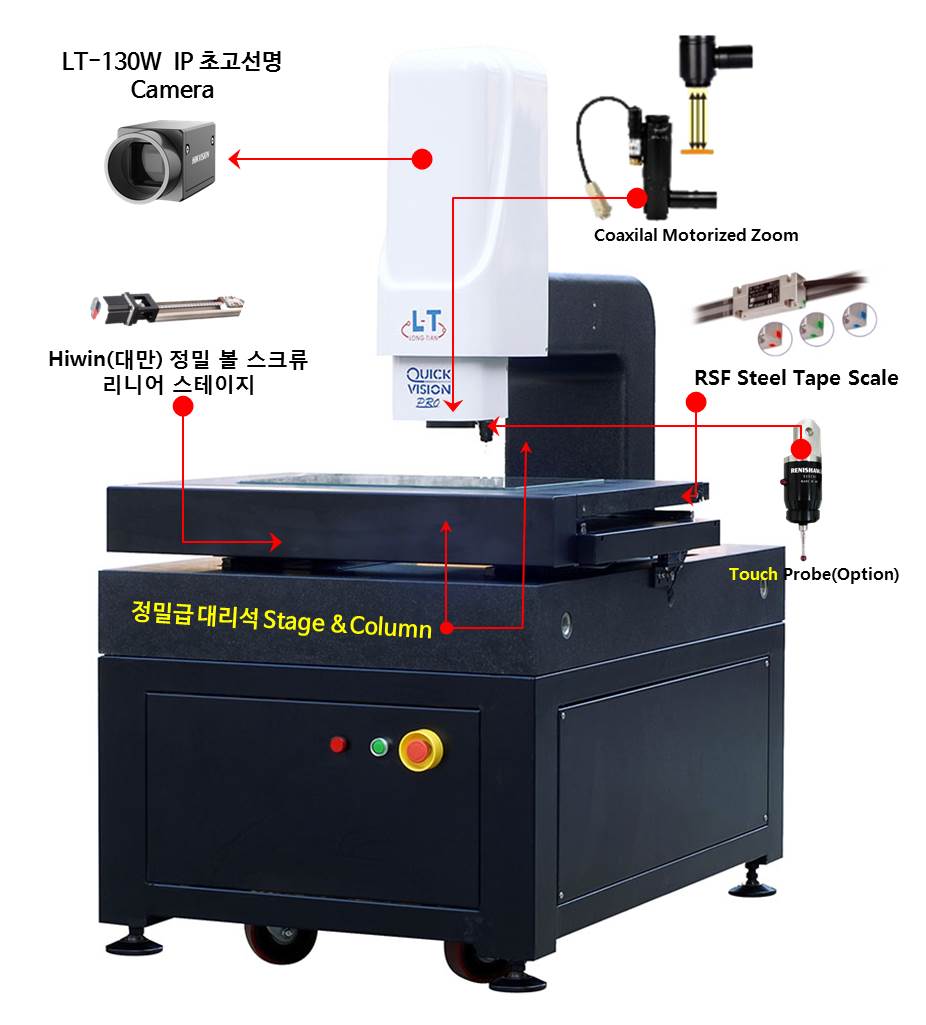

      [FULL CNC Controll "QVP 시리즈" 간략구성 보기]






      1. 고정밀 대리석 작업용 책상, 받침대 및 기둥.
      2. 대만 Hiwin의 정밀 리니어 가이드 레일과 연삭 레벨 볼스크류를 사용합니다. 폐쇄 루프 제어를 위해 Panasonic 고성능 AC 서보 시스템 으로 조정되어 고정밀, 고속 및 높은 안정성을 제공합니다.
      3. LT-3D 맞춤형 산업용 고해상도 컬러 CCD입니다.
      4. 프로그래밍 가능한 4-링 및 8-분할 LED 표면 냉광 광원, 직선축 투과냉광 광원 포함.
      5. 개방형 장착 광학눈금자(band Scale) 0.0005mm
      6. 자체 개발한 강력한 기능의 자동 측정 소프트웨어로 프로그래밍 가능한 자동 측정이 가능합니다.
      7. 자동배율 변경 및 자동포커싱 , 배율 변경(동축/ 전자동 줌) 후 보정이 필요하지 않습니다.
